製品詳細

罫線刃

段ボール 紙器

トムソン型用罫線刃のCG

紙やフィルムなどの製品を折り曲げる為の、スジを入れる刃物です。

刃物といっても、刃の先端が丸く(または角)なっており、先端で材料を押し込むことで、スジをつける仕組みになっています。

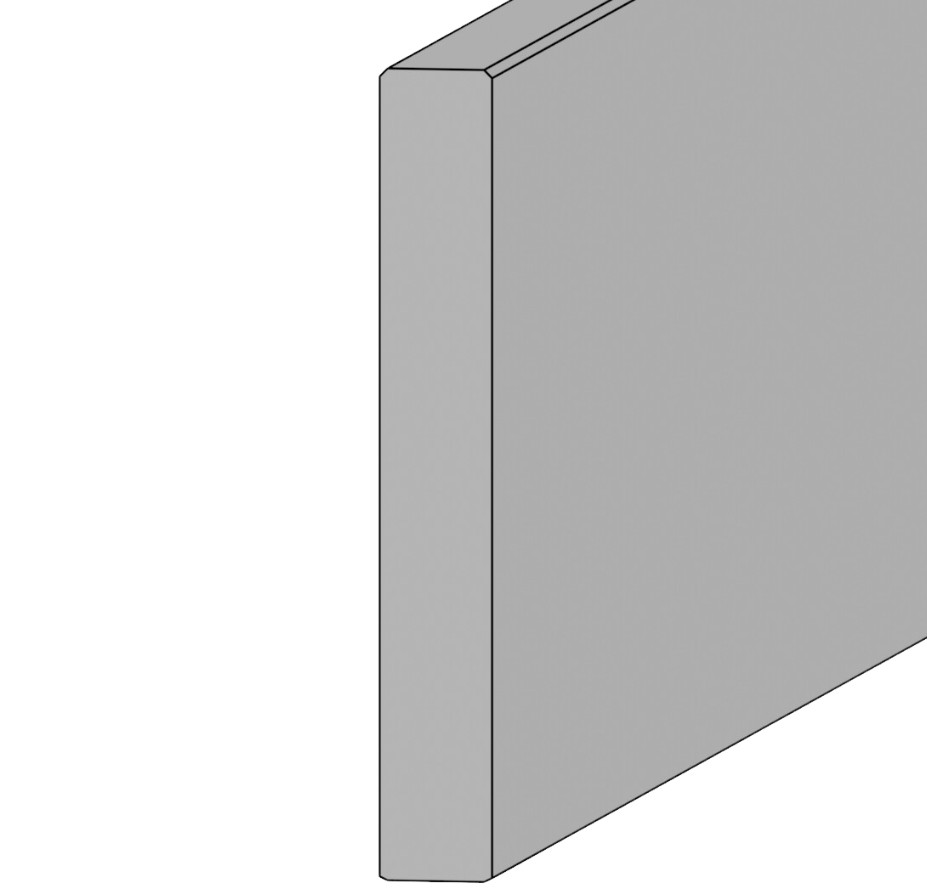

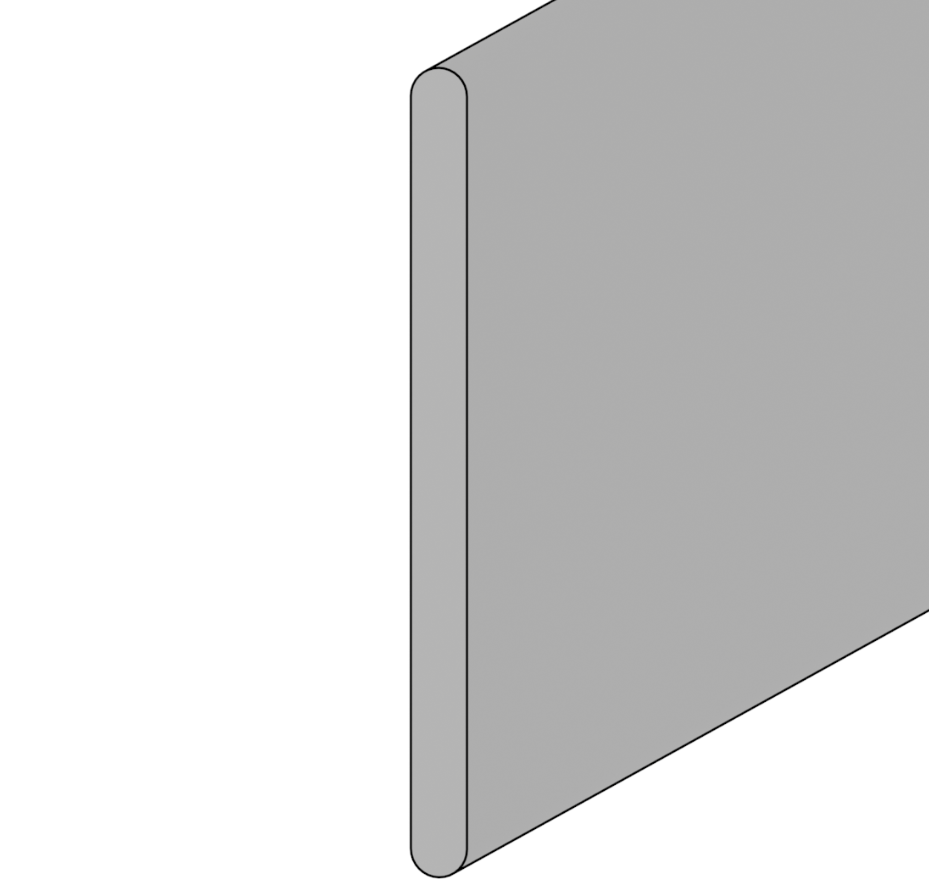

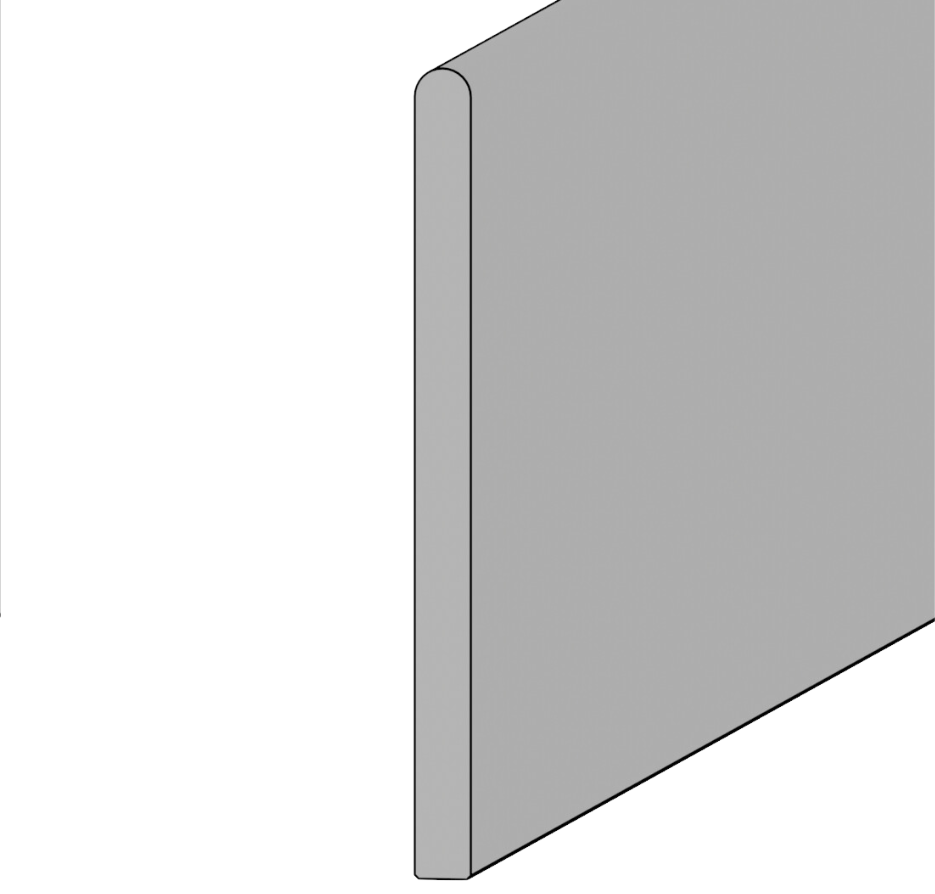

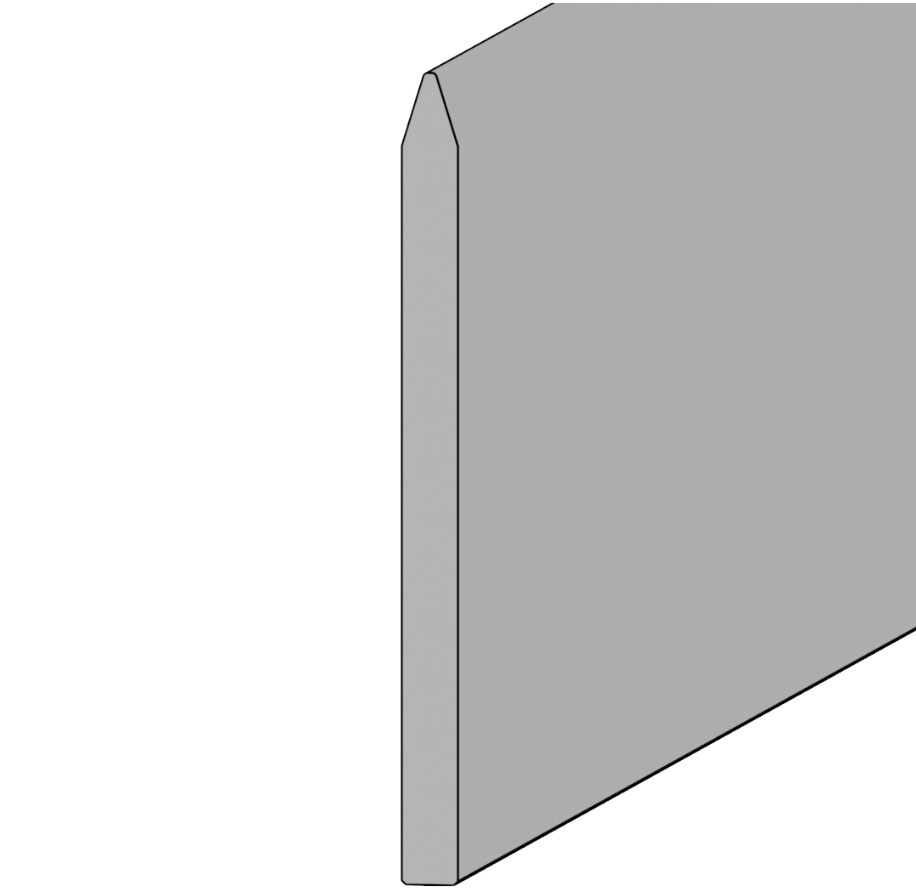

イメージ鋭角罫線片丸/片R両面丸/上下R角罫/片R
種類鋭角罫線片丸/片R両面丸/上下R角罫/片R
厚み ㎜0.70.7~3.00.7~1.51.4
高さ ㎜22.6~23.521.0~23.622.6~23.122.6~22.9
特徴先端が4鋭角で丸くなっている(0.2~0.45㎜)

PETなどの樹脂用に使われる
最も汎用性が高い片丸よりもしっかり折り目を入れたい場合に

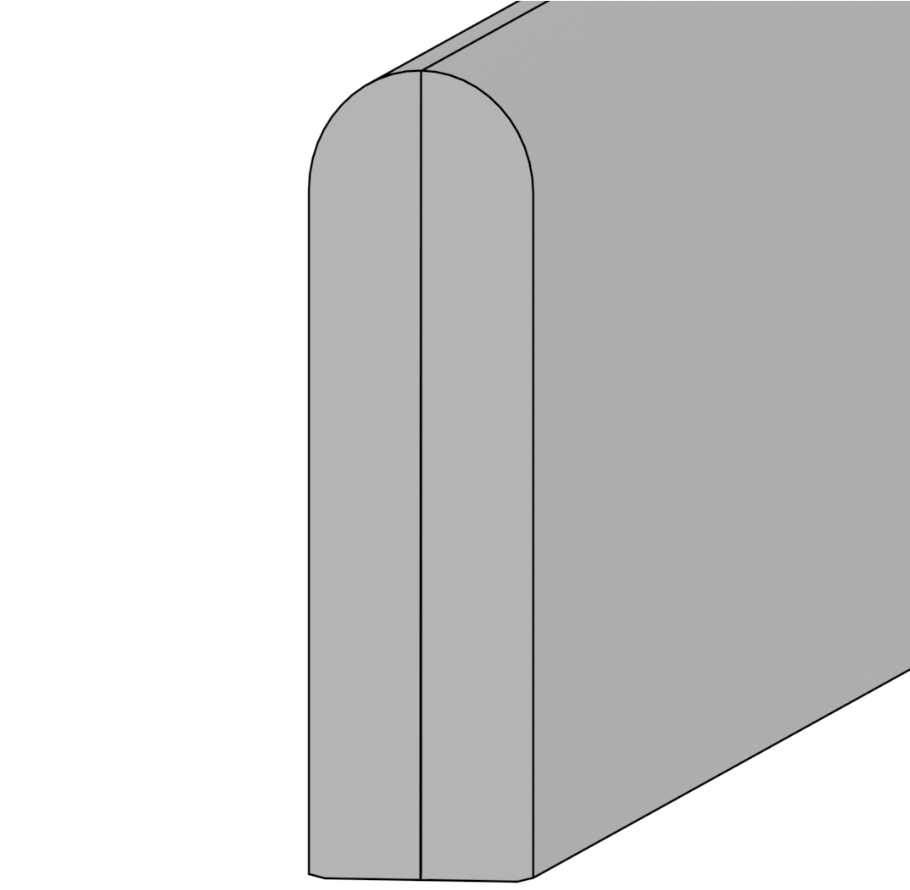

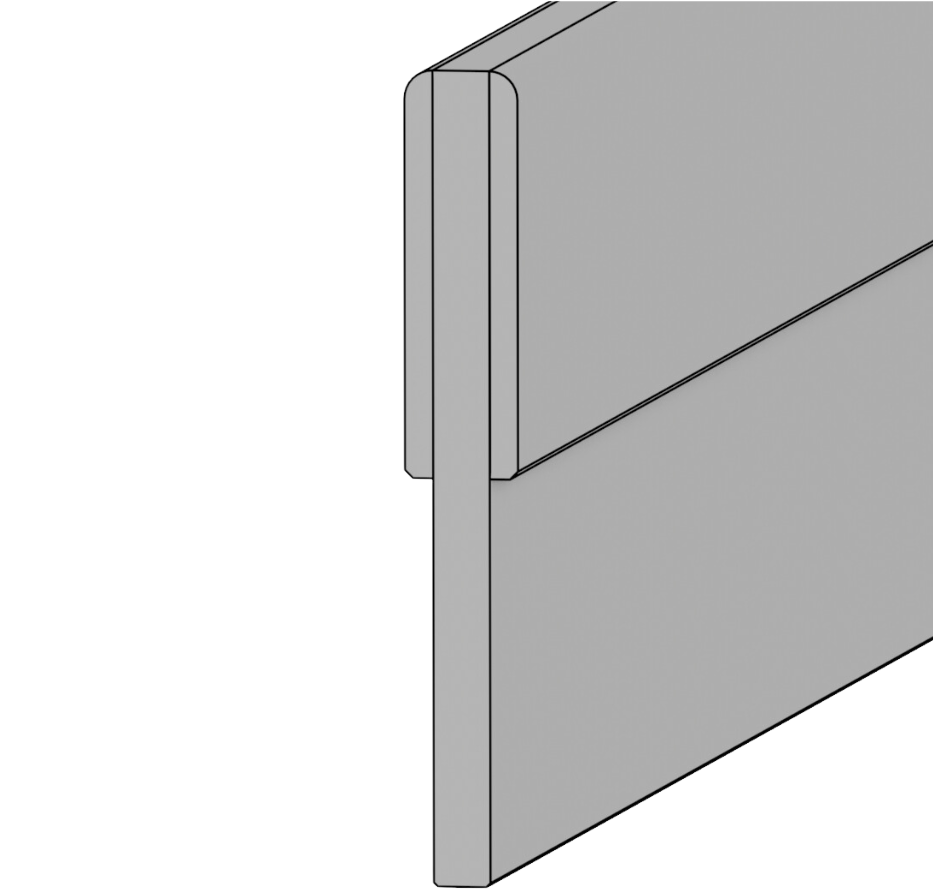

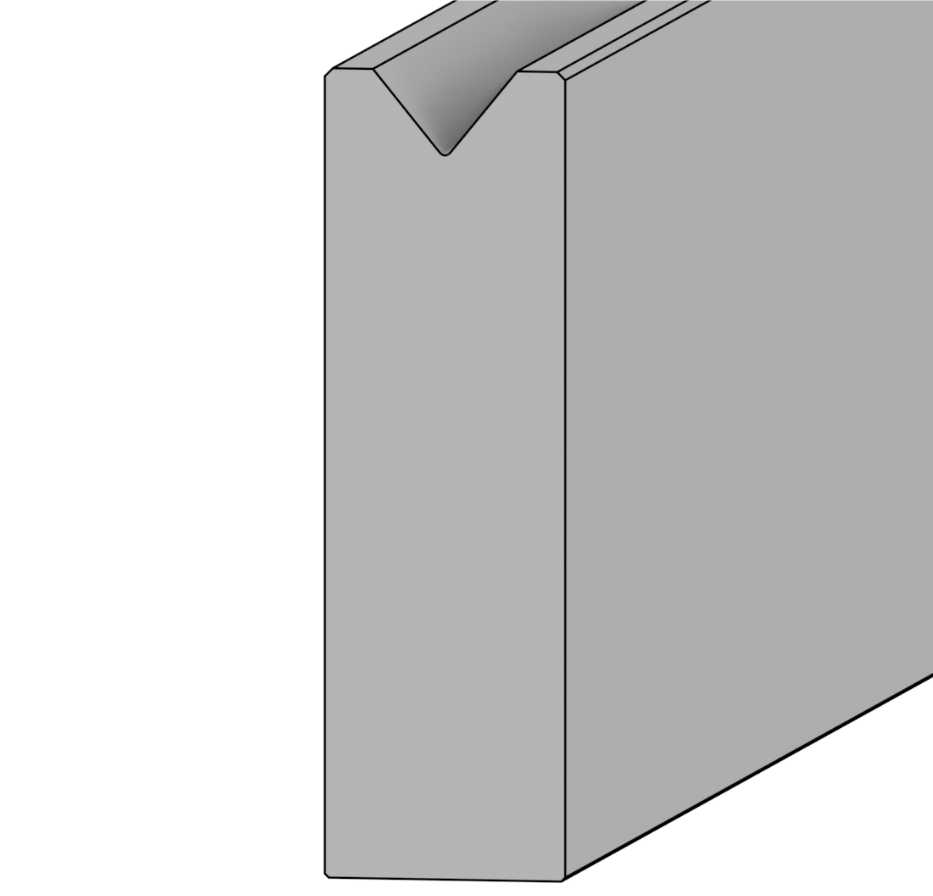

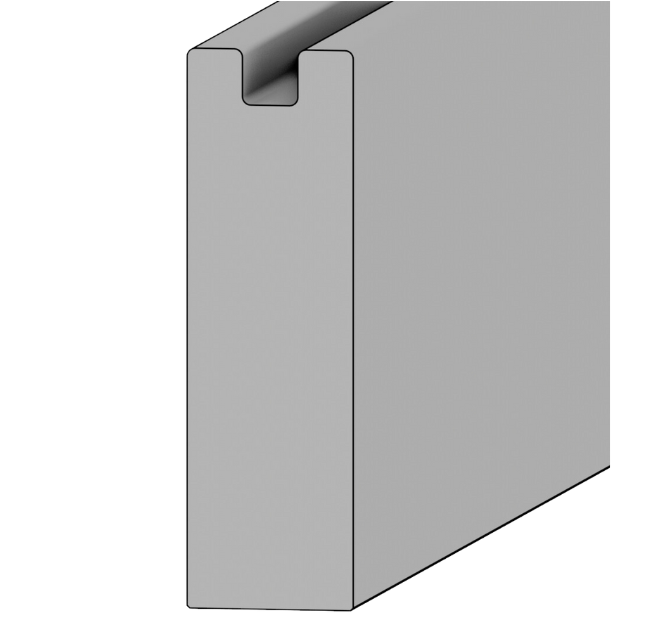

イメージ合罫V罫U罫押太郎
種類合罫V罫U罫押太郎
厚み ㎜2.83.03.01.0~1.4
高さ ㎜22.5~22.821.6~23.122.0~23.122.8~23.2
特徴厚みのある段ボール向き厚みのある段ボール向き母体がトムソン刃と同じ(0.7~0.9)厚み

合板の溝幅を統一し、製作時の作業性UPの為に開発された
*高さは厚みにより異なります。詳しくはお問い合わせください。
