製品詳細

段付き刃

0.7刃 2段刃 厚物抜き 変則片2段刃

段付き刃のトムソン刃のCG

厚物や硬質(樹脂、合紙)な材料に適している刃物です。

刃の“しのぎ”が長く、先端部分が鈍角になっていることで抜き圧の軽減と耐久性の向上を両立させています。

先端が鏡面加工されたものは、美装性の求められるパッケージやフィルム抜きに使用されます。

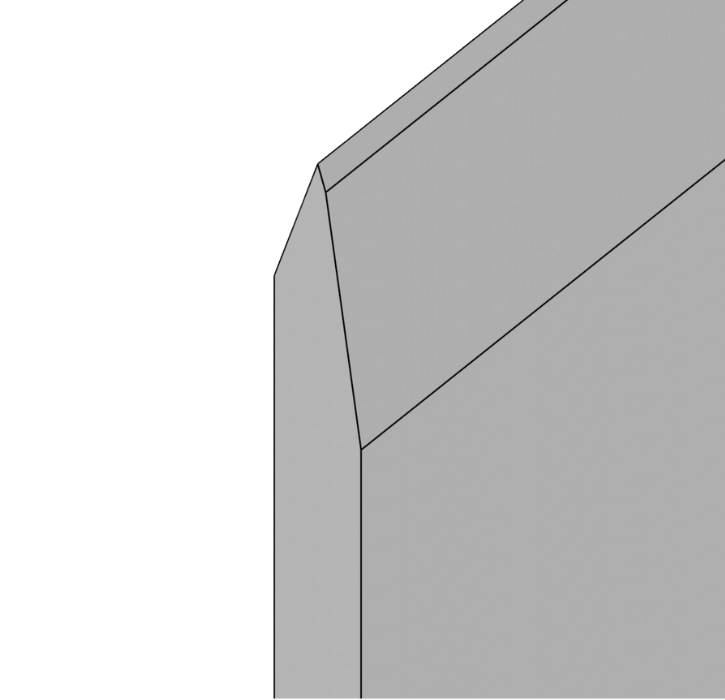

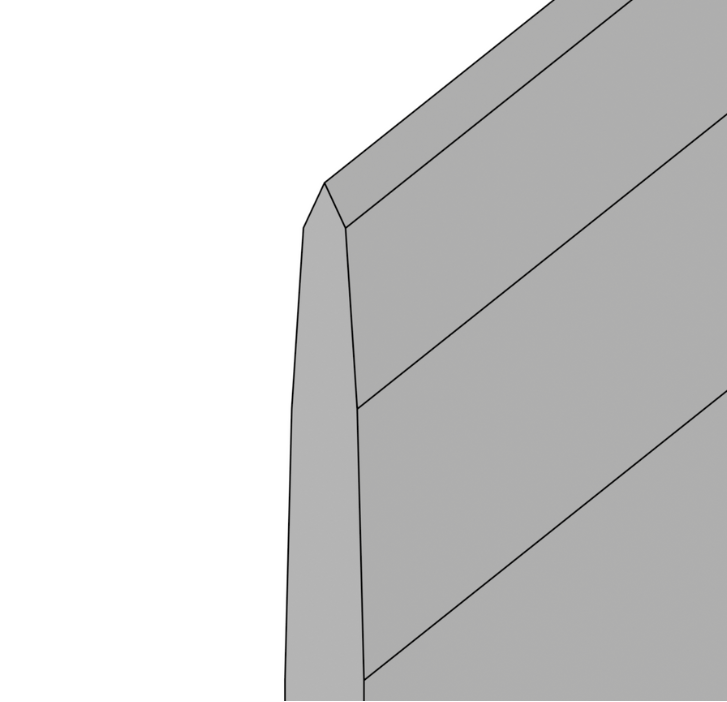

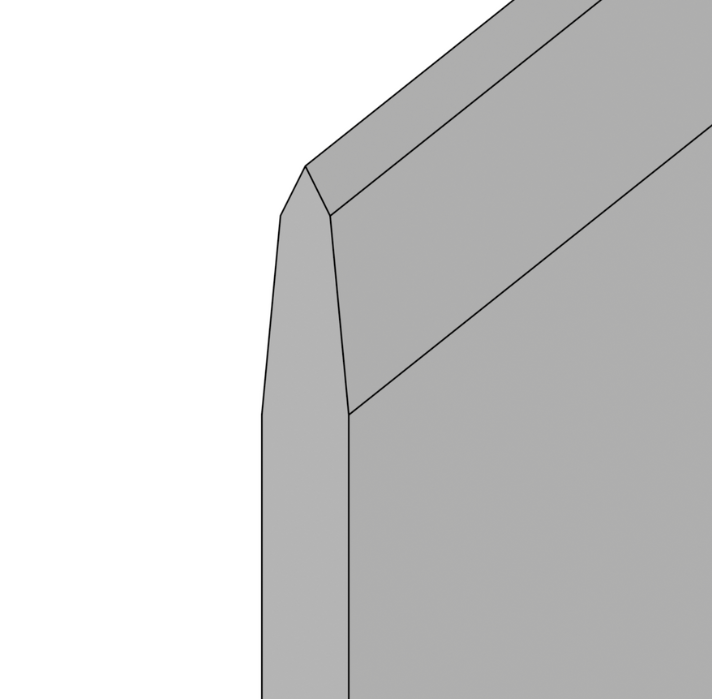

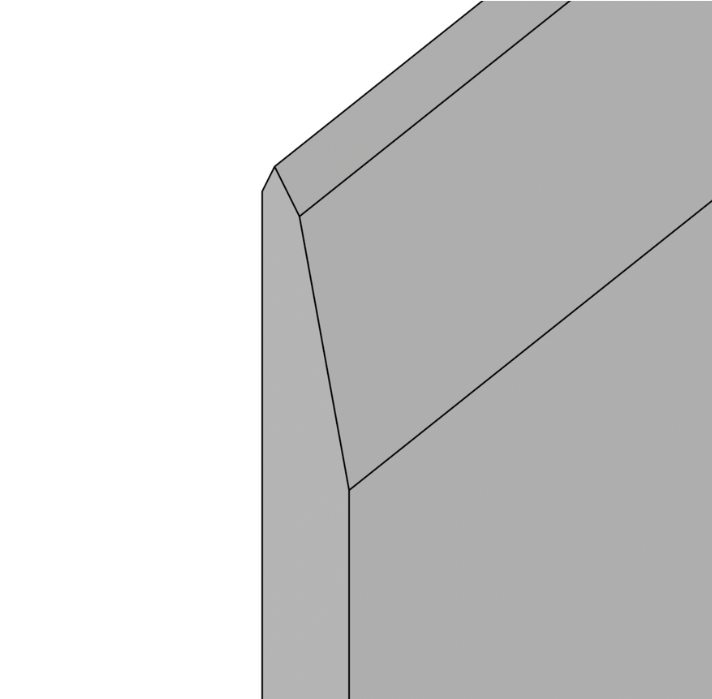

イメージ二段刃のトムソン刃三段刃のトムソン刃片二段刃物のトムソン刃変則片二段刃のトムソン刃
種類二段刃三段刃片二段刃変則片二段刃
厚み ㎜0.7~1.50.7~1.00.45~1.00.7
高さ ㎜23.6~100.023.623.6~40.023.6
特徴1㎜~程度の合紙・樹脂・ガスケット材などに適している。
1㎜~程度の合紙・樹脂・ガスケット材などに適している。

二段刃よりも刃の「しのぎ」が長い。
切断面の垂直度が求められる場合に適している。

ただし、R形状には片刃特有の歪みが発生する。
片刃と両刃と鏡面加工のいいところ取り。
*高さは厚みによって異なります。詳細はお問い合わせください。
二段刃のしのぎは2㎜、三段刃のしのぎは4.4㎜
片二段刃のしのぎは2.5㎜、変則片二段刃のしのぎは3.4㎜

*厚さ0.7㎜の標準刃先形状です
