製品詳細

片刃

0.45刃 0.7刃 0.9刃 1.0刃 2段刃 厚物抜き

片刃のトムソン刃のCG

片側だけ刃がついている刃物です。
刃の付いてない面は平らになっているため、加工材料の切断面が真っ直ぐ綺麗です。

ストレート面の先端部に僅かな傾斜がついているのは、強度を確保する為です。
(トムソン刃のみならず、クロムダイ・ピナクルダイや他刃物でも同様)
*先端までストレートにすることも可能ですが、刃先の耐久性が落ちます。

メリット:切断面の垂直性。キワ(成形品など)を抜くことも可能。
デメリット:曲げの形状精度が落ちる(刃先が、センターに無い為)

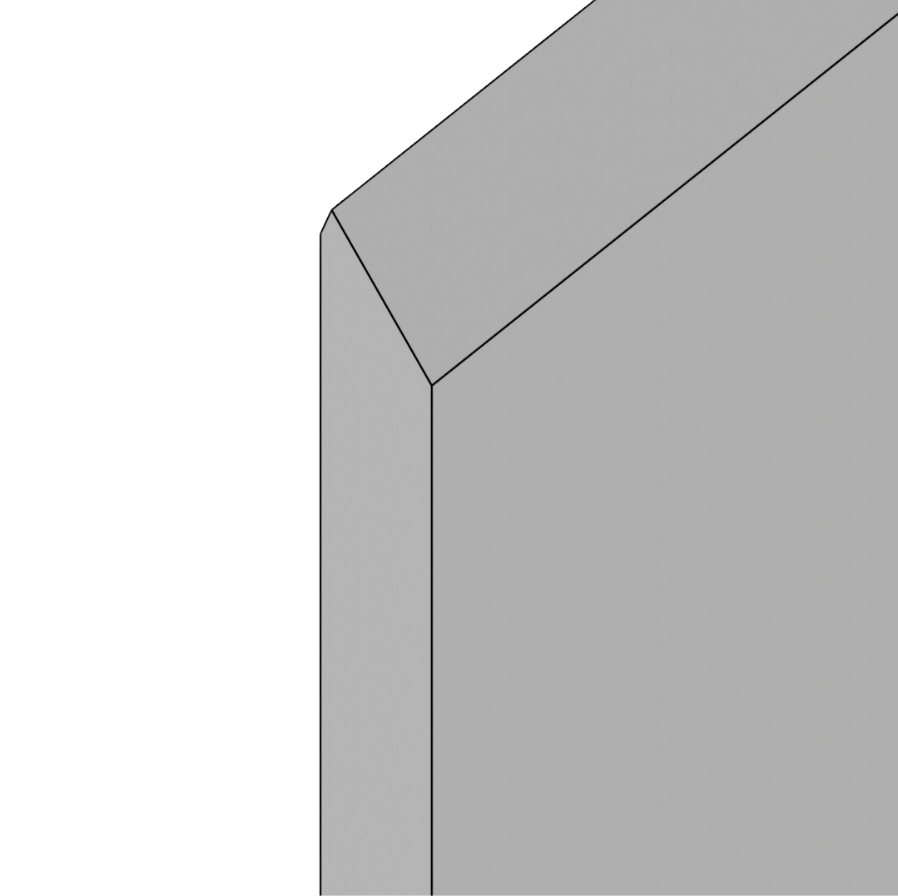

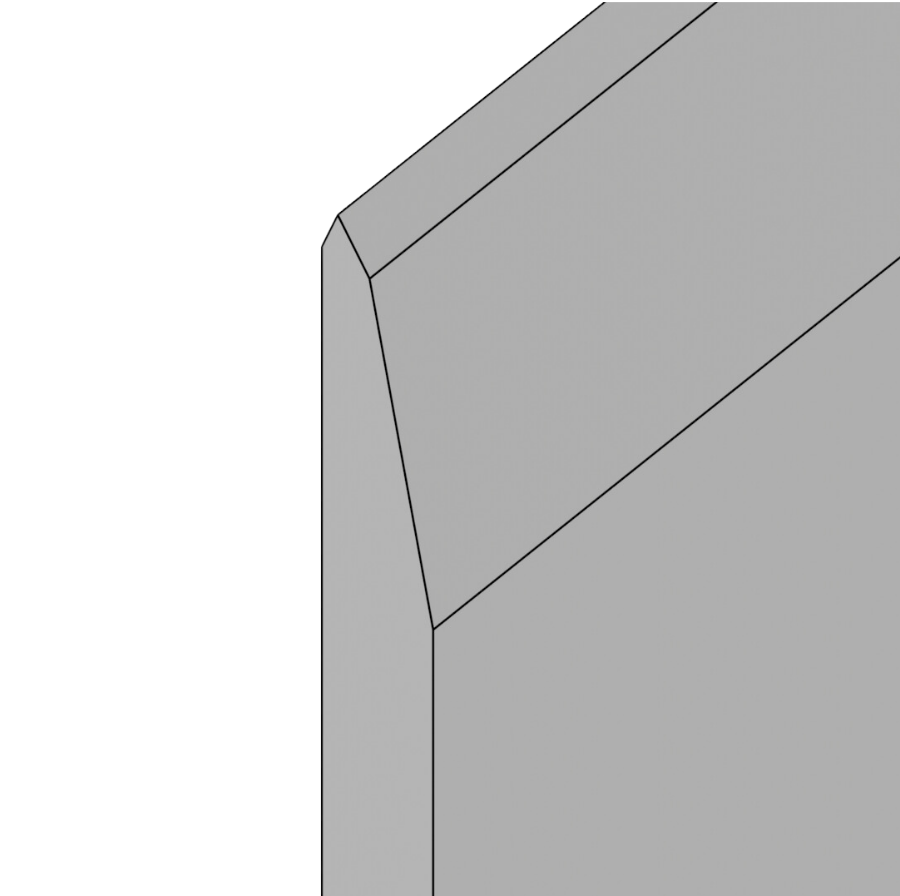

イメージ片刃のトムソン刃片二段刃のトムソン刃
種類片刃
58°~63°
片二段刃
47°~56°
厚み ㎜0.45~0.90.45~1.5
高さ ㎜8.0~23.68.0~60.0
特徴刃先の片面が平坦になっている刃物です。

切断面の垂直性を求めたい場合に使用します。

刃先の片面が平坦で、もう一方が二段刃になっている刃物です。

片刃同様、切断面の垂直性を求めたい場合に使用します。

刃先が二段刃になっている為、より硬質な材料に対応出来ます。
*高さは厚みにより異なります。詳しくはお問い合わせください。
0.7㎜の標準刃先形状の片刃はしのぎが1㎜、片二段刃の場合はしのぎが2.5㎜

*厚さ0.7㎜の標準刃先形状です

外側ストレート、両刃(センター)、内側ストレートの片刃のカットライン(赤線)
外側ストレート、両刃(センター)、内側ストレートの片刃では、同じRでもカットラインが異なります。
