【切れ味】ポンチはトムソン刃よりも切れが悪い、そう思っていませんか?【フィルム】

ASK
フィルム
電子部品
樹脂素材、特殊素材、白化、剥離

φ5以下の小さな穴。抜け感がイマイチ……

保護フィルムを打ち抜く際に、中穴部分だけ白化や剥離が発生してしまいます。嵩上げしてみたり、跳出しを工夫しても結果は同じでした。刃の切れ味が悪いのでしょうか?

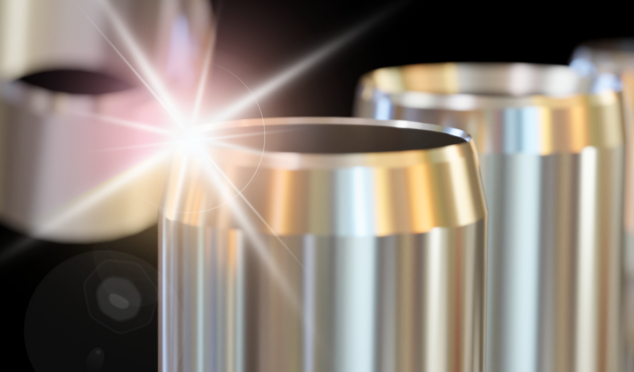

切れ味を高めるために、旋盤加工後に複数回刃先を磨き上げた丸刃です。 抜き加工時の、摩擦による抜き圧を軽減し、シャープな切断面を可能にし、高さ精度も向上しています。 全種、鏡面加工で製造可能です。 鏡面加工刃同様、紙器パッケージで発生する紙粉の抑制や、クリアケースや樹脂板の白化軽減、機能性フィルムに求められる高品質な切断面の打抜きに適しています。

ポイント

ポンチのフラッグシップモデル
通常品とは異なり、切れ味を追求したシリーズがあります。ポンチ各種対応。

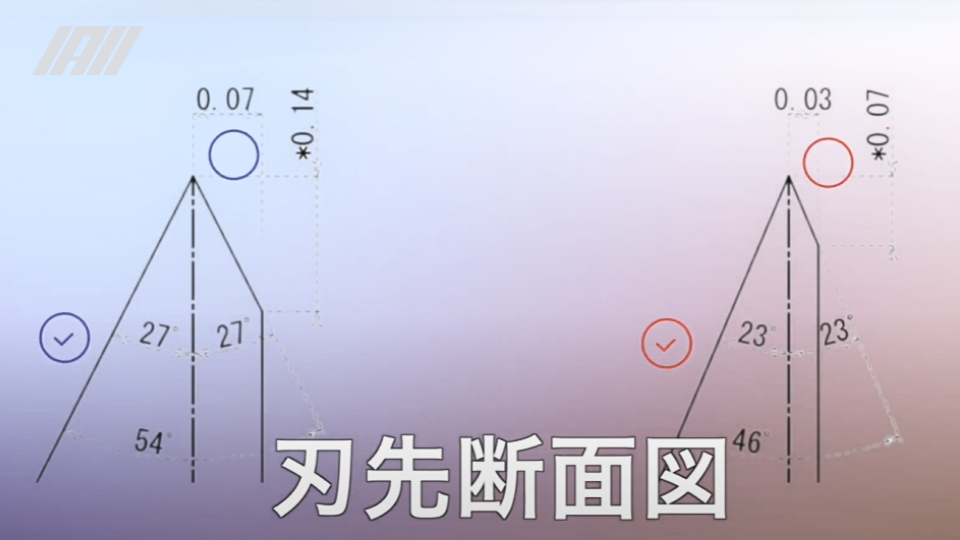

刃先角度も自由自在
材料特性に合わせて、刃先形状、角度もカスタム可能。

補足

弱点の克服
旋盤加工で作られるポンチ。製造法上、どうしても刃には敵わない……。そんなことはありません👍

お客さまからいただいた評価

他社さんの型で対応していた案件。抜型をチェックしてもらっても、「刃先に傷はないし、抜き方の問題では?」と言われて困っていました。ノダさんに相談すると色々提案してくれ、鏡面加工されたポンチを知りました。

こちらの製造事例で対応可能な素材例

フィルム/樹脂/紙
